六安歐式景觀箱變基礎

文章出處：本站人氣：11976 發表時間：2022-12-06 10:14:36

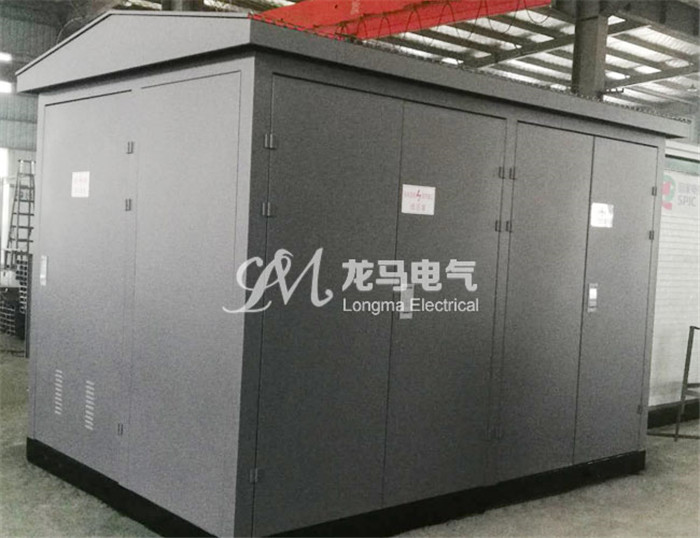

歐式景觀箱變是將高壓低壓一次設備、變電器、二次設備在工廠內集成化在一個兩層、密封性、防腐蝕、可挪動的室外箱身體。?歐式景觀箱變又叫預裝式變電站，是一種高壓開關柜設備、配電變壓器和低壓配電設備，按一定布線計劃方案排列成一體的工廠預制構件室內、室外緊湊型式配電設備設備，將要變電器降壓、低壓配電等作用有機地組成在一起，安裝在一個防水、防銹處理、防污、防蠅、防火安全、防盜、隔熱保溫、全封閉式、可挪動的鋼架結構箱，非常適用六安城網基本建設與更新改造，是繼土建工程變電站以后掘起的一種全新的變電站。歐式景觀箱變適用礦山開采、工廠公司、油田和風速發電廠，它取代了原來的土建工程高低壓配電室，配電站，變成新式的成套設備變配電裝置

歐式景觀箱變安裝注意事項：

安裝前要搞好基建、接地系統、電纜溝，預埋件好出入線電纜和保護管。歐式景觀箱變的安裝地址應挑選：非低洼地易存水的地區；自然通風優良的地址；盡量減少現有地底公用設施的場地。
歐式景觀箱變的安裝基本依照有關技術標準來執行，基本應采取有效以避免動物進到歐式景觀箱變底端給商品一切正常運作產生傷害。
接地系統由客戶依據安裝處地質學標準和相關要求開展工程施工。不管哪種接地方法，規定接地電阻器均不超4Ω。
事先挖好電纜溝，預埋件好電纜和保護管。保護管公稱直徑不低于電纜直徑的1.5倍，電纜彎折半經應超過電纜直徑的10倍。
安裝時將歐式景觀箱變按照規定吊到底座上，放正放正，擰緊地腳螺絲，按規定接上高、底壓電纜，將接地系統地端與歐式景觀箱變接地端堅固聯接，電纜屏蔽掉層及安裝電纜也應接地。

歐式景觀箱變開閉操作技術規范

10kV、500kVA左右歐式景觀箱變、開閉所應用企業務必配備變電站職業電焊工。電氣工作員務必身心健康，并具有必需的電氣專業知識，獲得電工證側后方可入崗。
歐式景觀箱變安裝后，運作、維護保養、操作、事故、工作交接與安全事故后的實驗、保護性試驗、維護校檢等均由客戶承擔。
客戶禁止更改歐式景觀箱變原構造，不然將喪失質保資質。
髙壓操作要由電氣責任人批準操作票，并搞好機構與技術性安?全對策。
高碾過閘操作務必由兩個人開展，帶絕緣工具。為確保安全性每日按時開展巡檢，單人巡查時不可開展一切操作，雷雨天巡查需穿絕緣層靴。
禁止隨便開啟高壓柜、電纜線柜、必須開啟時務必確定柜里感應起電一部分已無工作電壓。

防火是歐式景觀箱變原材料的防火阻燃才可以,再是歐式景觀箱變有關點燃的隔阻才可以。一些變電站的箱體采用厚鋼板、鋁板是防火的,但其厚鋼板、鋁板管理中心的填充料經常應用的是一些阻燃實際效果不太好,也許不阻燃的保溫隔熱材料,那樣就達不上阻燃的實際效果。歐式景觀箱變的箱體填充料應應用玻纖、石綿也許構成原材料,但構成原材料應按IS01210:1990方法A開展阻燃實驗,相符合懇求即可。不然是不能的。歐式景觀箱變的箱體務必要內外關掉縝密。按技術規范要求為1類防火隔斷,不僅防火又要嚴格關掉防護。一些變電站的箱體中的變電器隔斷在防火層面總有3個基礎薄弱層面:

一是采用低于 2ram厚的厚鋼板作隔板,電焊焊接間隙關不緊,不相符合防火的懇求;
二是沿箱體下底端也許上端聯接部分關掉關不緊,一旦起火沿著聯接間隙及其孔眼嚴重危害其他配置安全性,
三是變電站的箱體以便防潮及其美觀大方頂端經常制成3角脊頂,一些箱體的隔板及其現澆板中間間隙很大,甚至有的3角脊頂端功底沒有堵漏,起不上防火實際效果

歐式景觀箱變能夠開展停合閘實際操作而且有過負載和短路故障維護。底壓室由底壓空氣漏電開關、電壓互感器、電流計、電流表等構成的變電器一般選用 S9或干試的等。電子器件的技術性功用均考慮相對的標準規定。以便牢固進行五防規定。各電氣元器件都機器設備在有考慮抗壓強度和彎曲剛度的構造上，便于于輸電線的連接。實際操作選用電動式方式，其他歐式景觀箱變還都具備電磁能檢驗、顯示信息、計量檢定的功用，能夠進行相對的維護功用，還下設專用型的接地裝置導件，并有明顯的接地裝置標示。除此之外為習慣性戶外工作自然環境。歐式景觀箱變的殼頂一般都選用夾層構造，內配有隔熱保溫材料，殼體底端和各室中間常有制冷進通風口，選用天然風冷和自動控制系統的逼迫風冷等多種形式，以確保電器設備的一切正常熱管散熱，具備防水防雨、防污、防止動物進到等方式。不需另裝開關電源，由 TV找出就能歐式箱變別稱室外成套設備變電站，也稱作組合型變電站，以其具備組成舒經、有利于運送、機器設備便捷、工程施工周期時間短、運作花費低、占地小、零污染、免維護等優點。
